智能行车记录仪或后视镜一类的产品我爱音频网此前拆解过不少，它们在记录汽车行驶状况、行车辅助等功能的基础上，内置智能语音交互，可以让司机在专心开车的同时，通过语音对话的形式进行导航、播放音乐等操作，提高驾驶的安全性。
此次我们要拆解的是任我游BC20智能行车记录后视镜，它内置了小度语音助手，支持蓝牙连接手机，可以播放音乐、有声书、新闻，以及接听和拨打电话等。下面就通过我爱音频网的详细拆解看一下其内部结构吧~
一、任我游BC20智能行车记录后视镜 开箱
包装盒为长条形，左上角是小度助手APP的二维码，需登陆后手机与后视镜蓝牙配对才能解锁更多功能；中间部分是任我游的品牌Logo和宣传语；右侧是产品类型“智能安全行车记录后视镜”，上面有一个后视镜的渲染图，凸显屏幕清晰。
包装盒侧边有产品的特色功能介绍，与音频相关的有小度人工智能助手、蓝牙连接、FM电台。

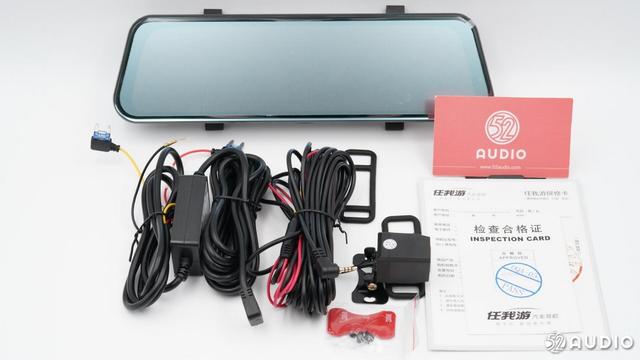

包装盒内物品，BC20智能行车记录后视镜、多种连接线缆、3M双面胶、摄像头、保修卡等。
3M双面胶和两个固定螺丝。

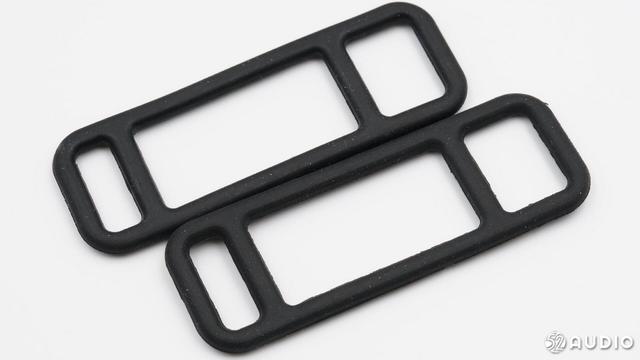

固定胶圈。

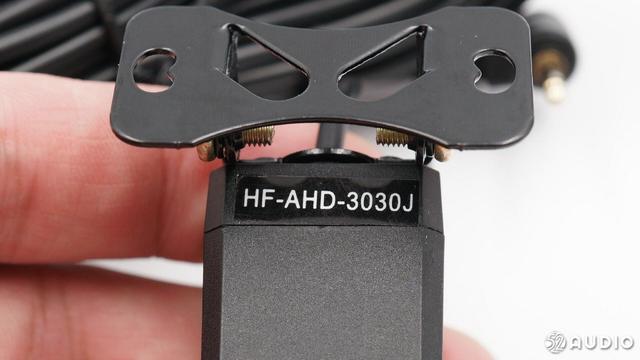

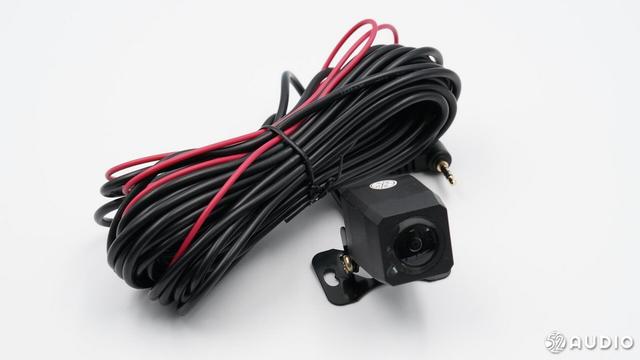

用于倒车影像的摄像头及其线缆。

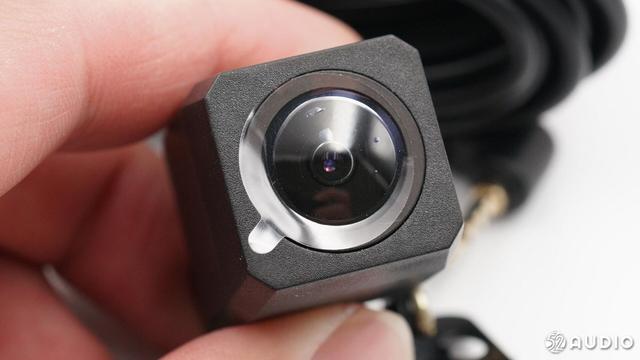

摄像头特写。
连接后视镜的2.5mm插头。

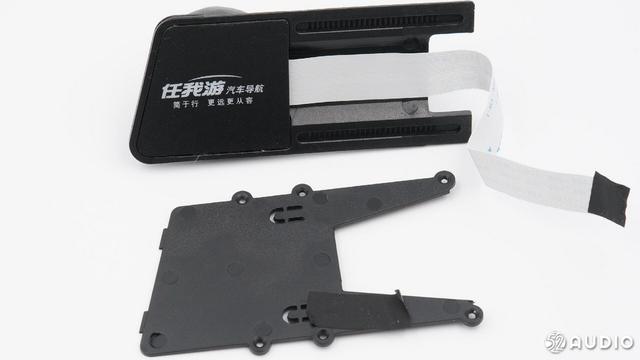

固定后视镜的支架，两侧的开孔用于固定螺丝。
电源适配器及其线缆。

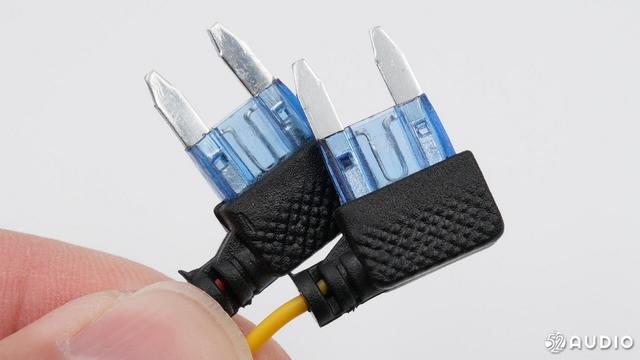

保险盒取电插头。

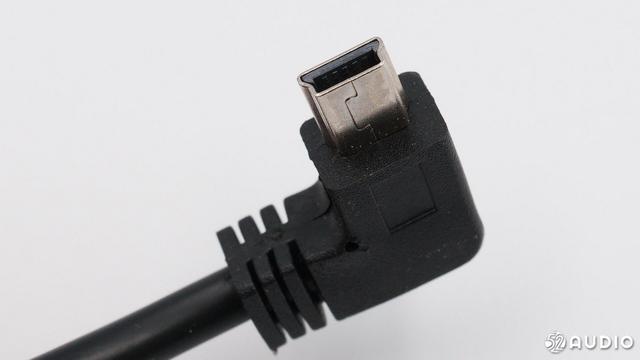

为后视镜供电的mini USB插头。

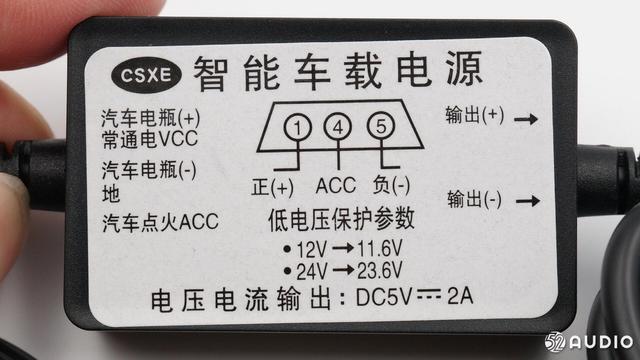

智能车载电源，在12V电瓶电压低于11.6V和24V电瓶电压低于23.6V时，会自动切断供电保护电瓶。电流输出端为DC直流，5V、2A。
二、任我游BC20智能行车记录后视镜 电源拆解

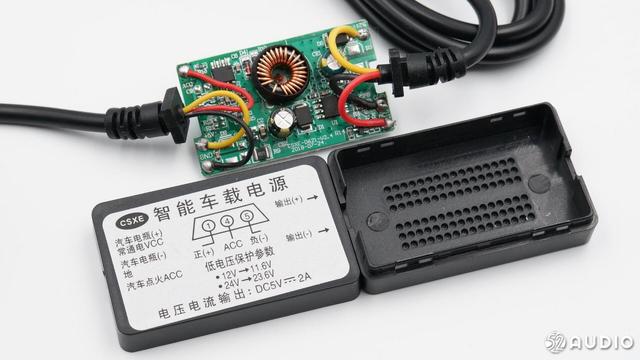

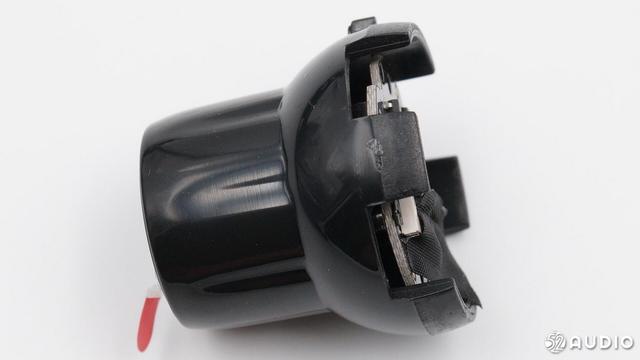

拆开车载电源的外壳，可以看到内部结构。

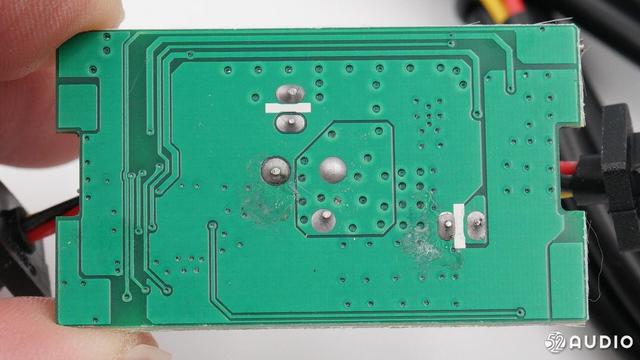

主板背面没有元器件。

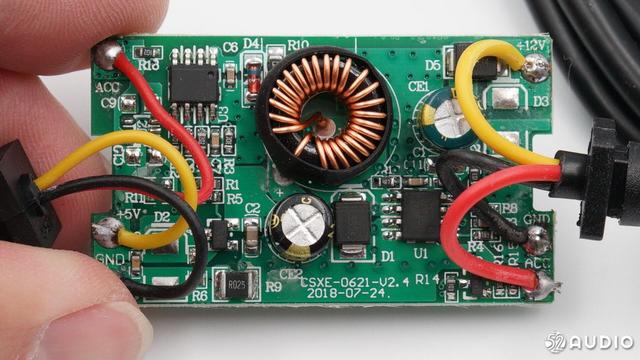

主板正面电路一览。
SS34肖特基二极管，用于输入反接保护。

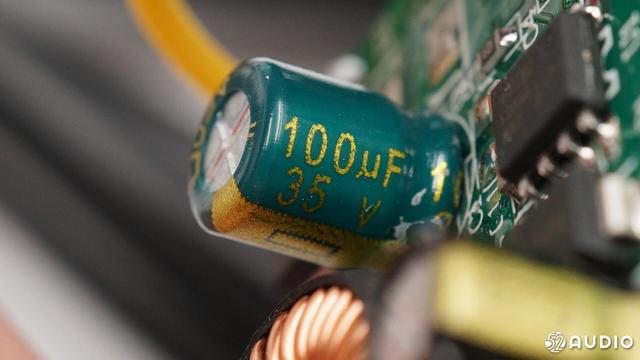

滤波电容容量100μF，耐压35V。
一颗信号三极管。

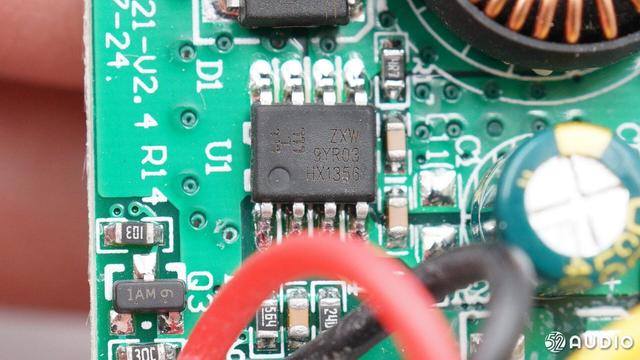

禾芯微 HX1356 开关降压转换器，用于降压5V输出。

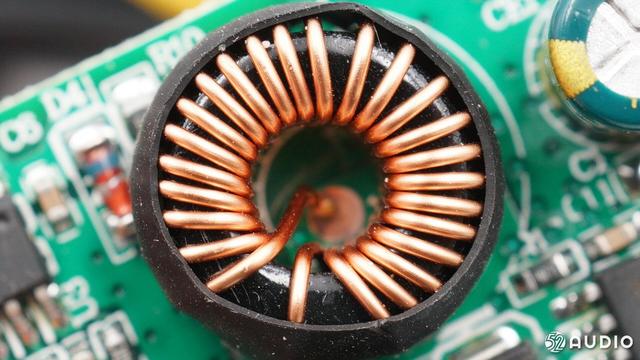

磁环降压电感。

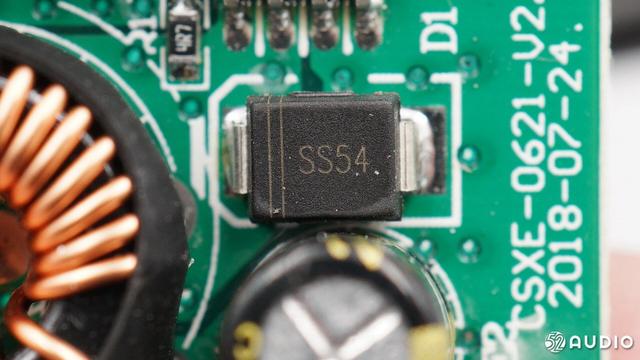

SS54 肖特基二极管。

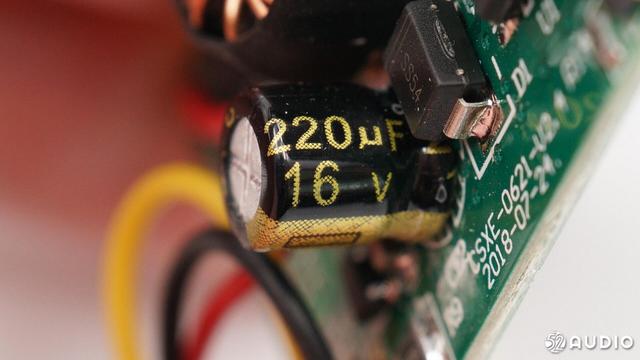

滤波电容容量220μF，耐压16V。

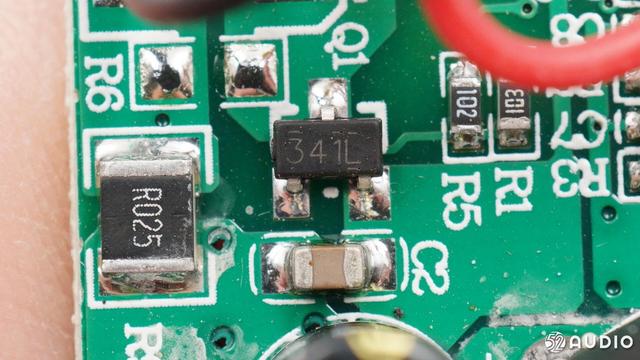

输出电流取样电阻和开关管。
一颗无标单片机，用于电瓶欠压过压保护和输出过流保护。
三、任我游BC20智能行车记录后视镜拆解

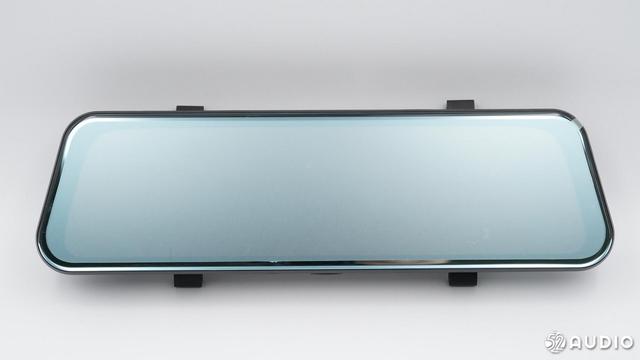

后视镜采用了一块10.1英寸的IPS屏幕。

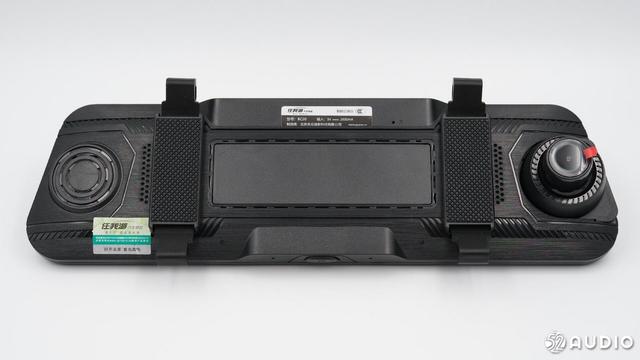

背面布局，左侧开孔是扬声器，右侧是行车记录仪的摄像头。

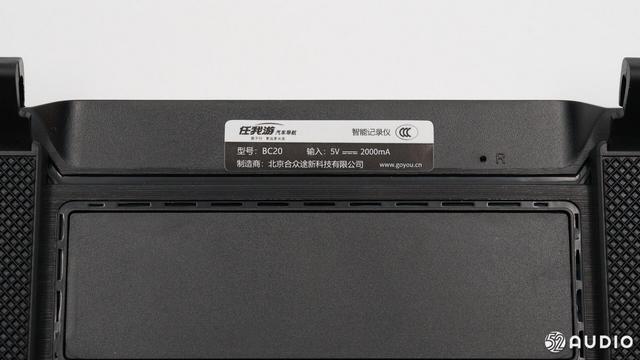

顶部的标签，型号BC20，电源输入：5V⎓2000mA，制造商为北京合众途新科技有限公司。

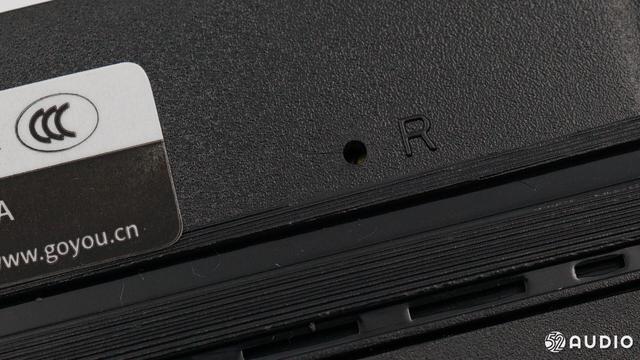

标签旁边有个复位键，清除所有设置。

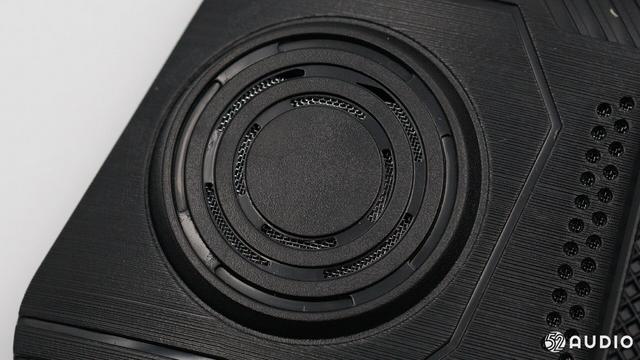

扬声器部分特写。

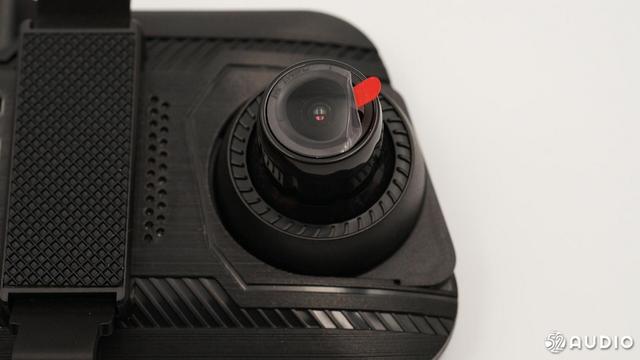

摄像头位置特写。

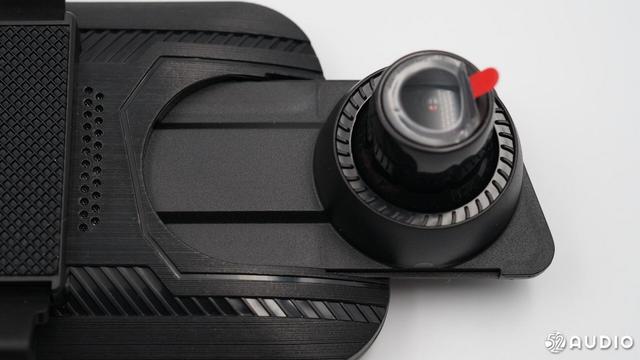

摄像头可左右滑动调节位置，不同车型视野不一样。
后视镜底部的接口，从左至右依次为预留外接GPS天线插座、TF卡插槽、倒车影像摄像头的插孔，以及电源输入接口。
我爱音频网采用ChargerLAB POWER-Z KT001便携式电源测试仪对任我游BC20智能行车记录后视镜进行充电测试，电源输入功率约为5.8W。

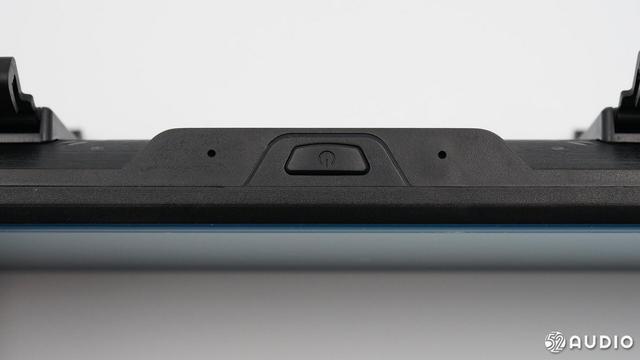

后视镜顶部是电源键和两个麦克风拾音孔。

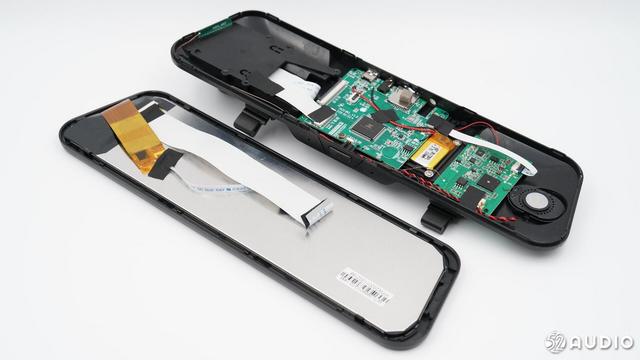

沿后视镜侧边拆开，可以看到内部结构。

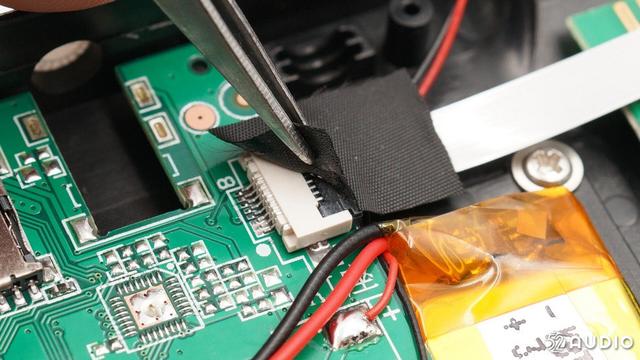

断开屏幕模组与主板连接的两条排线。

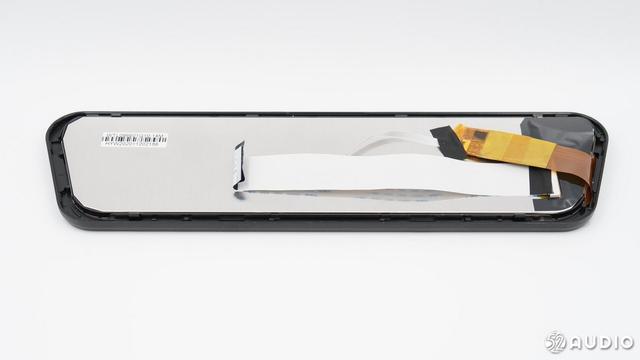

我们先来看看屏幕模组的电路，白色排线是内侧的显示层，黄色排线是触摸层。
屏幕模组的标签特写。

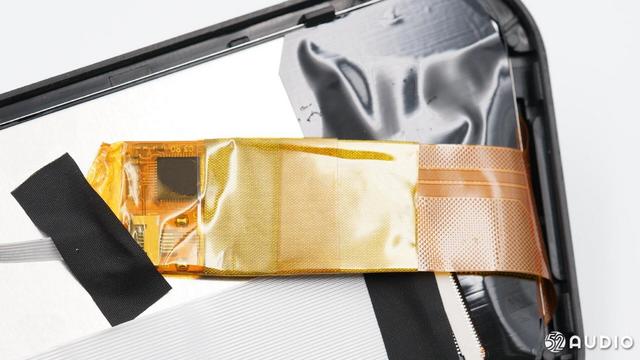

触摸层的排线上有一颗较大的IC。

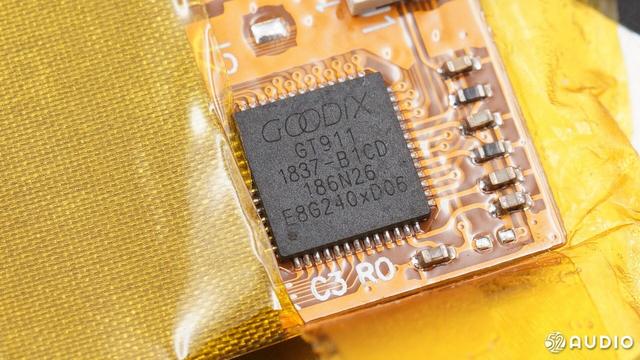

这颗芯片是GOODiX汇顶科技的GT911 小尺寸 5点电容触控IC。

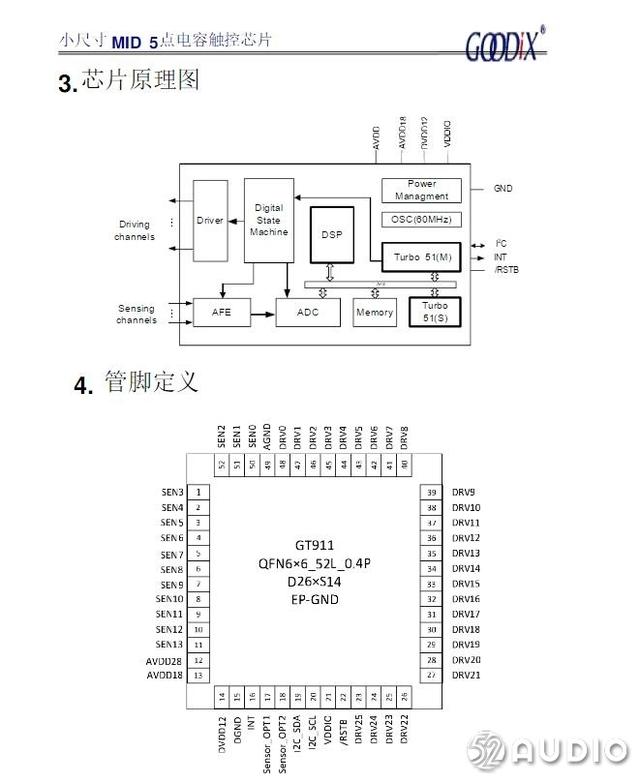

汇顶GT911电容触控IC资料图。

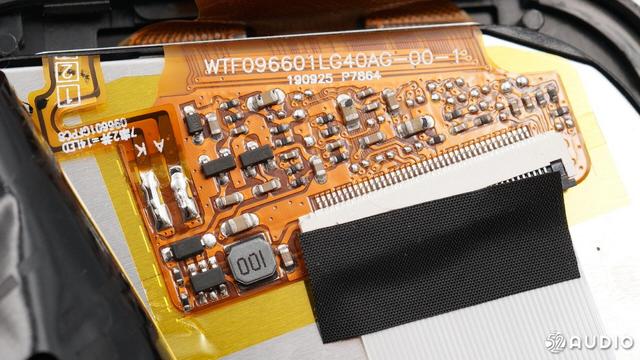

屏幕的显示电路。

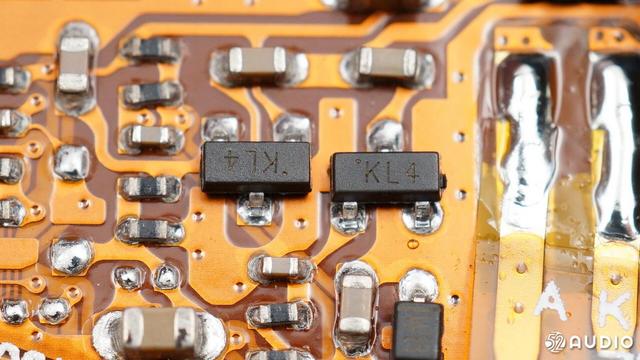

两颗BAT54S小信号二极管。

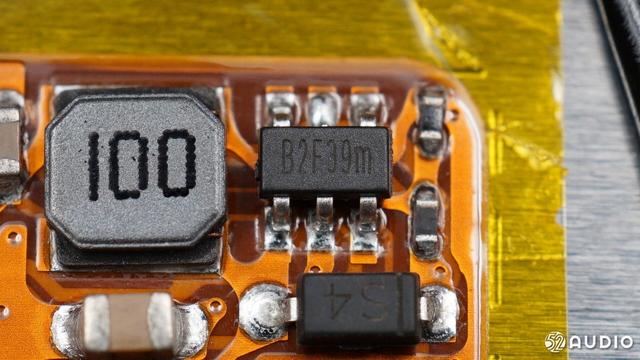

丝印B2F39m的升压IC，用于驱动屏幕背光。

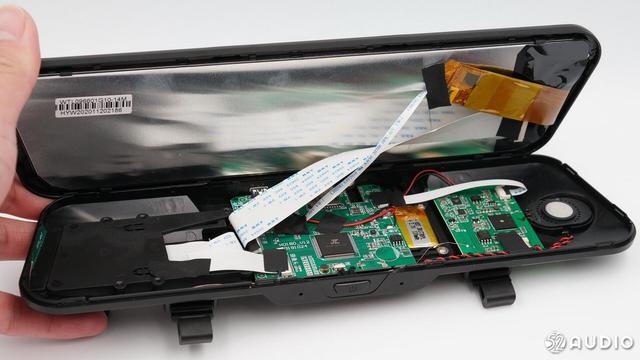

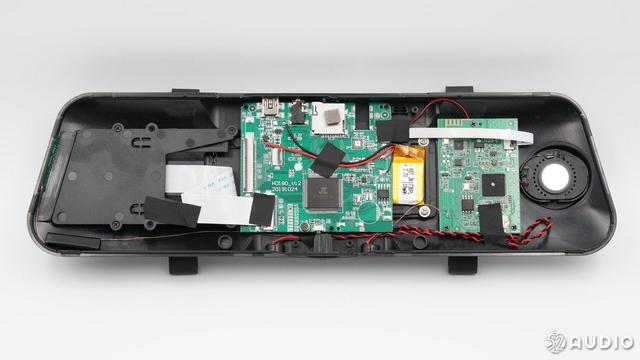

后视镜内部布局一览，图中左侧是摄像头模块，通过排线与中间的主板相连；右侧的小PCBA是蓝牙音频相关电路，同样通过排线与主板相连；最右侧是扬声器单元。导线连接处都有胶布粘贴加固，防止松脱。

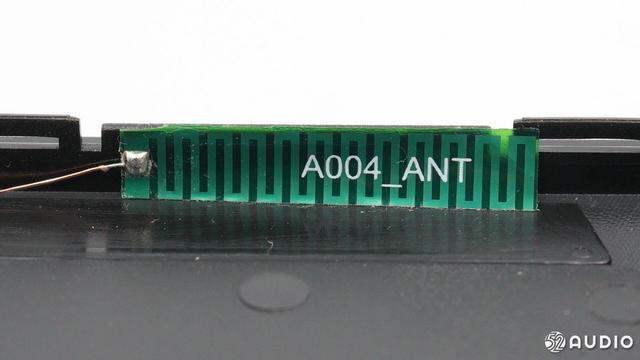

最左侧比较隐蔽的FM天线，通过一根细导线与右侧的音频PCBA连接。
FM天线导线的焊点。
扬声器单元特写。
后视镜顶部的两个麦克风和电源键。
驻极体麦克风焊点处特写。

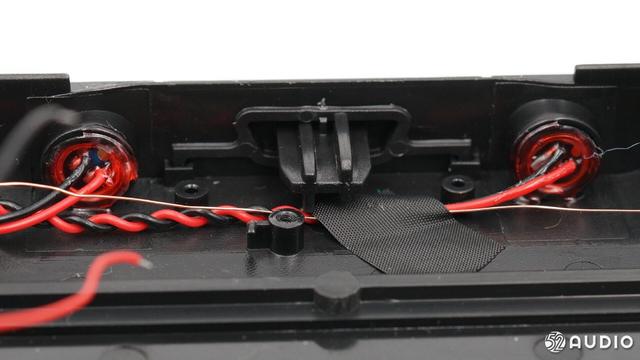

驻极体麦克风外侧的防尘隔膜。
麦克风与音频PCBA的连接插座。
连接音频小板的插座。

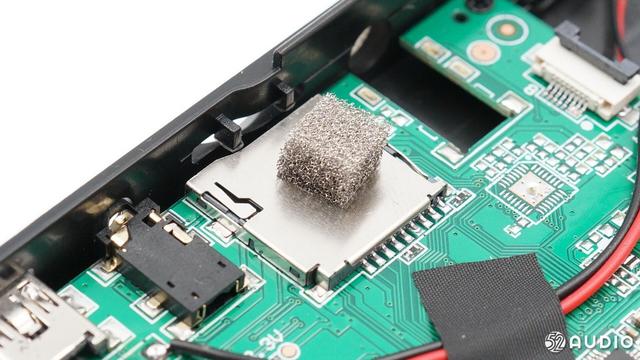

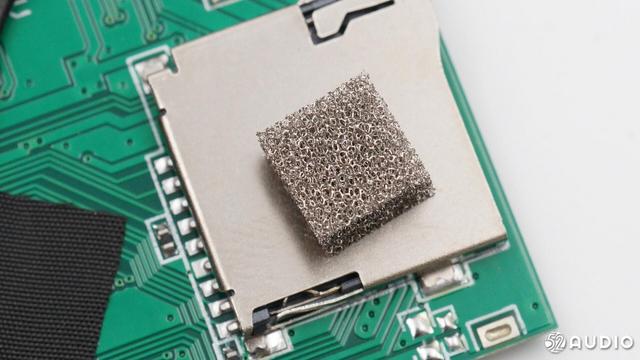

后视镜底部的接口内部，TF卡槽处有一块金属化棉。

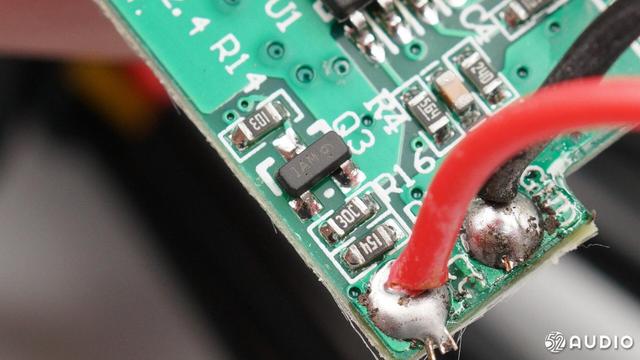

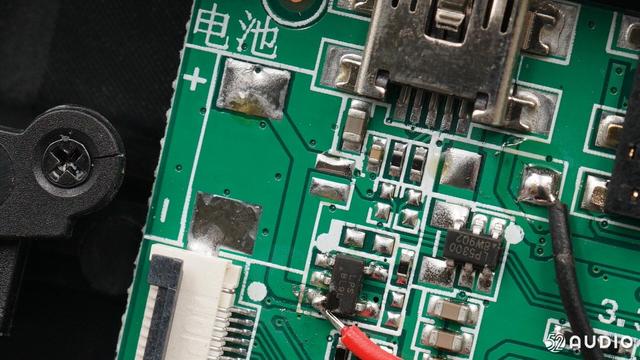

电源输入接口位置的电路，左侧是电池正负极焊点。

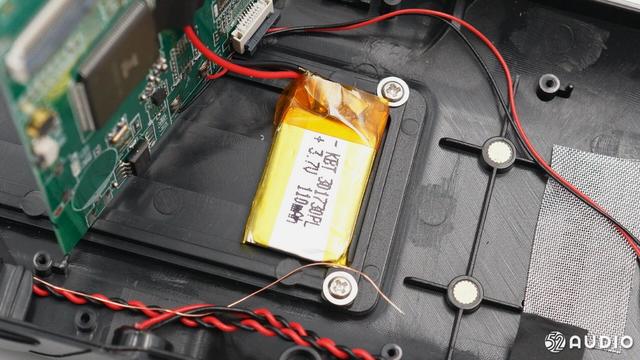

后视镜内置电池应急使用。
下面再来看看摄像头模块的电路。

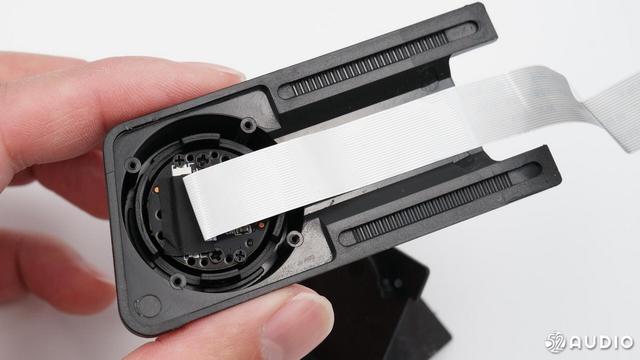

拆开保护盖板，里面是滑轨结构。

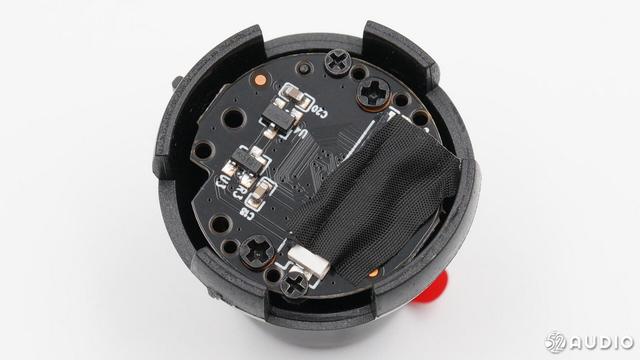

摄像头模块通过排线与主PCBA相连。
取出摄像头模块。
摄像头和主板通过螺丝固定在壳体上。

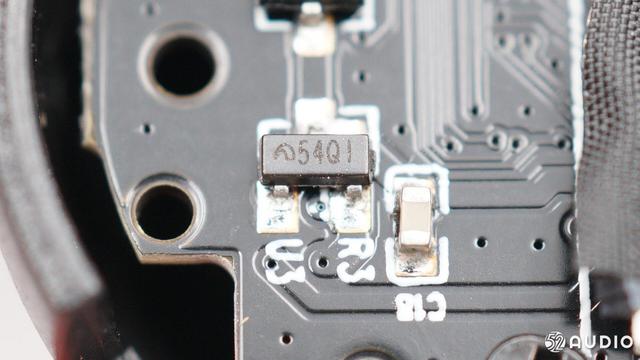

丝印54QI的IC，来自微盟。

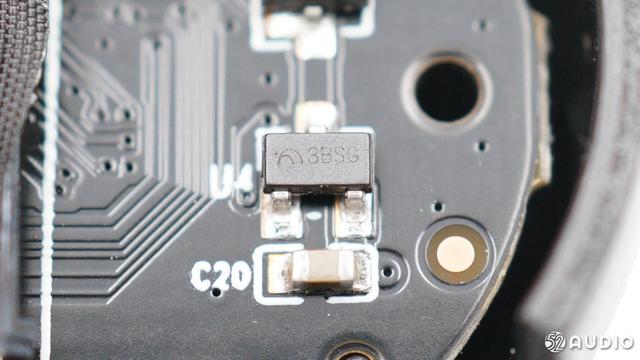

丝印3BSG的IC，来自微盟。

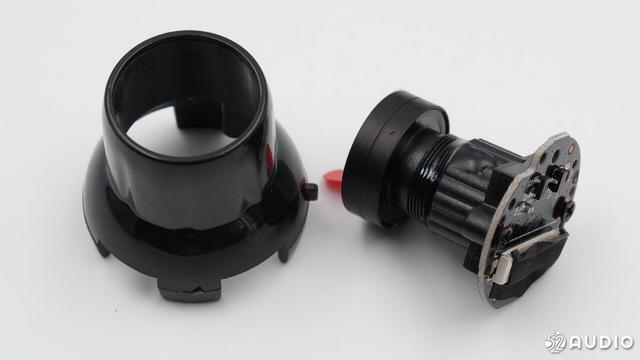

分离摄像头模块和壳体。

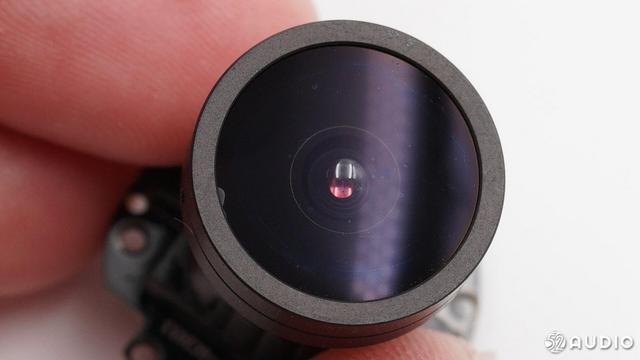

摄像头特写，目测是一个广角镜头，可以拍到车身两侧更多的画面。
拆开摄像头。

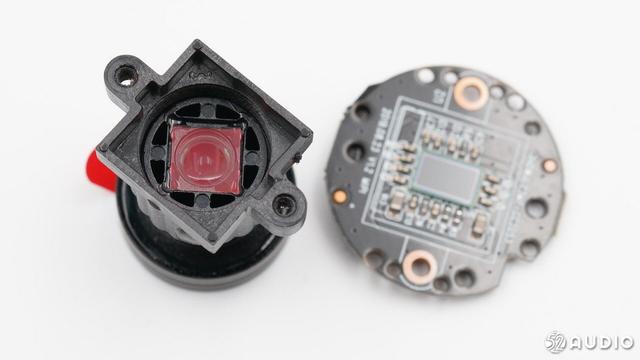

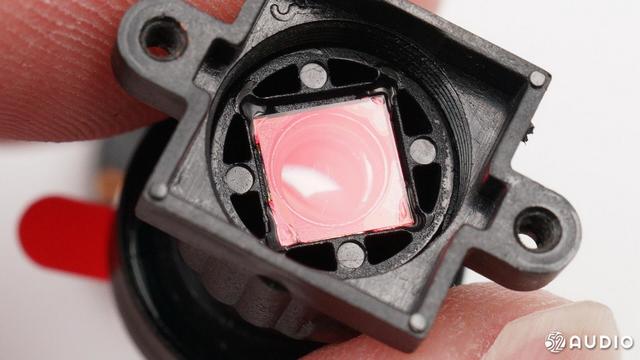

红外截止滤镜。

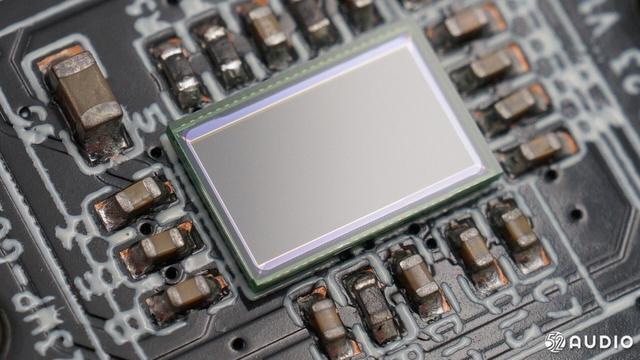

摄像头的CMOS感光元件。

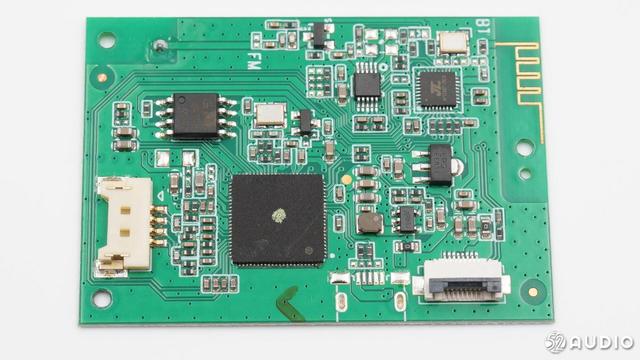

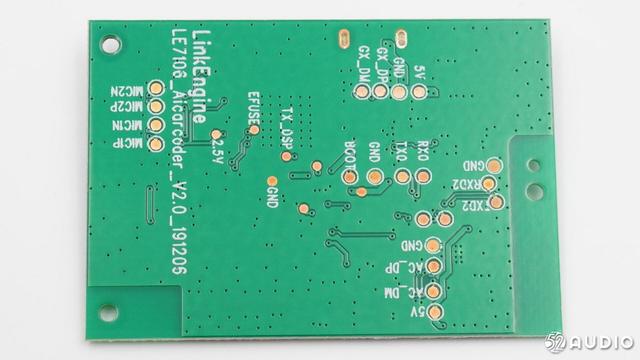

接下来再看看音频PCBA上的电路。右下角是与主板连接的插座，左侧是连接麦克风的插座，右上角是蓝牙音频芯片及其电路。
背面没有元器件。

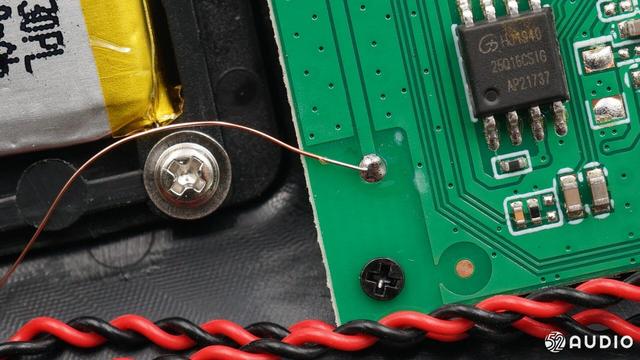

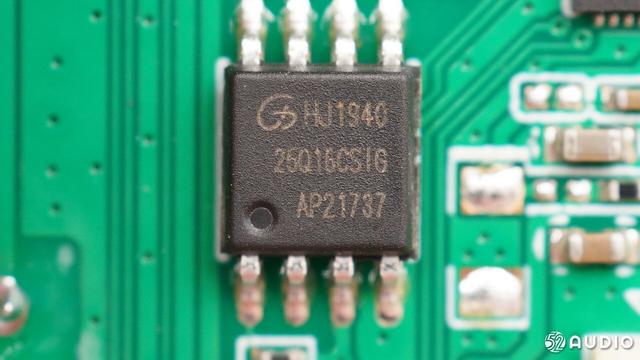

兆易创新 GD25Q16C 2MB Flash存储器。

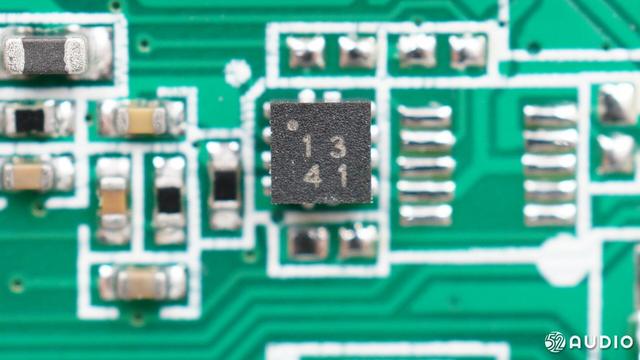

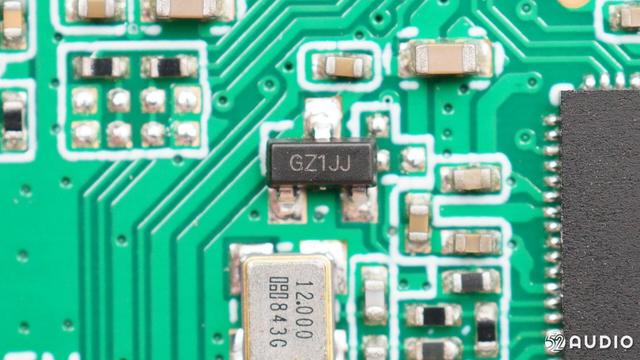

复位IC。
昆天科技 QN8027 FM发射芯片，用于发射FM音乐信号给车载收音机接收播放

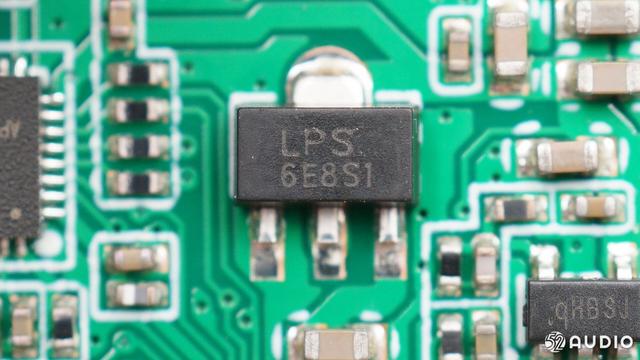

LPS微源半导体 LP3986H 3.3V稳压管。

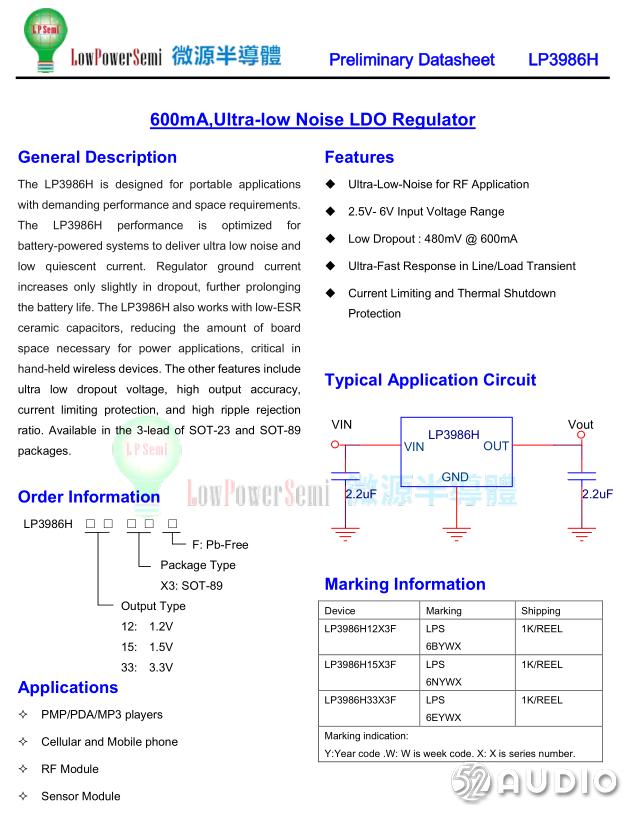

微源半导体 LP3986H 详细资料。

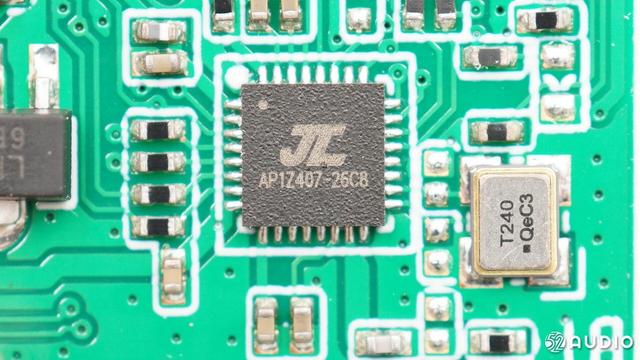

蓝牙芯片为杰理AC6926C，是杰理科技在2017年推出的一颗低功耗蓝牙音频与BLE一体化芯片，支持蓝牙5.0协议。内建32位RISC架构的CPU和专业音频DSP，方便开发者根据用户喜好调试EQ。杰理AC6926C采用4*4 QFN32pin封装，支持OTA升级，方便生产，广泛用于音箱、耳机以及BLE市场。据我爱音频网拆解了解到，猫王MW-P5甜叫兽蓝牙音箱、小米小爱蓝牙音箱随身版、Baseus Q TWS真无线蓝牙音箱、hoox Cannon 真无线音箱等产品均采用了杰理方案。

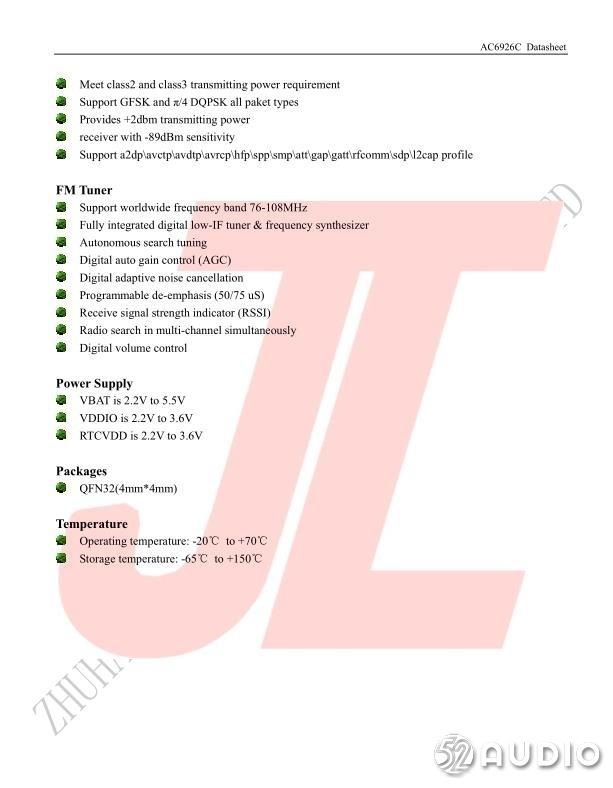

杰理AC6926C详细资料1。
杰理AC6926C详细资料2。

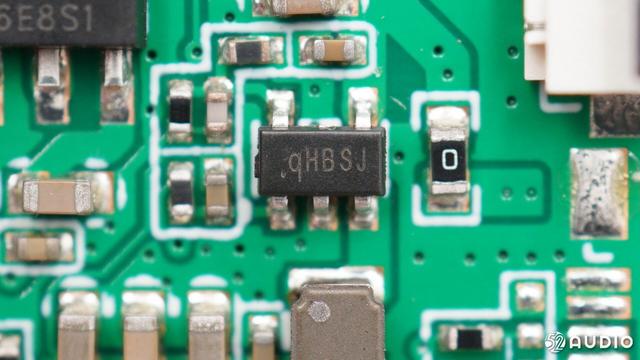

丝印qHBSJ的降压IC。

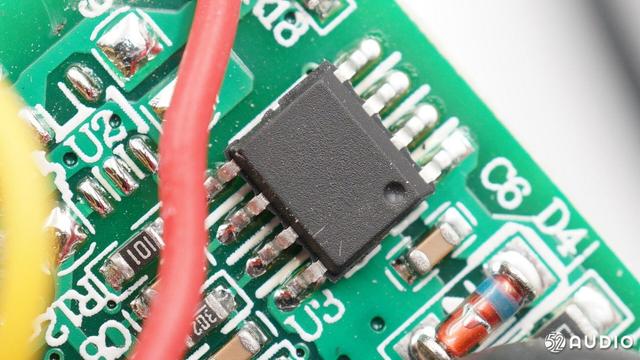

一颗无标芯片。

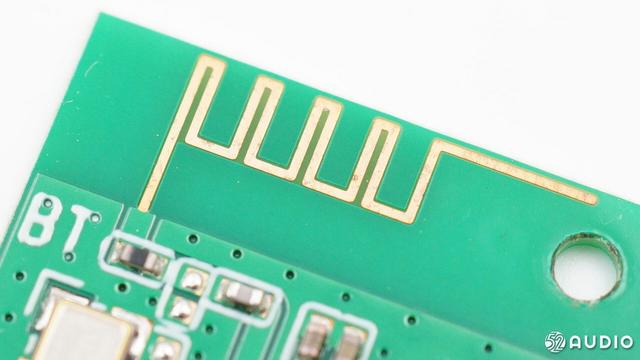

板载蓝牙天线，蛇形排列。

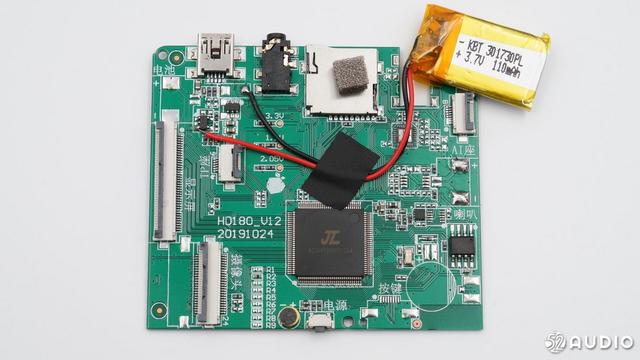

最后来看一下主板电路。

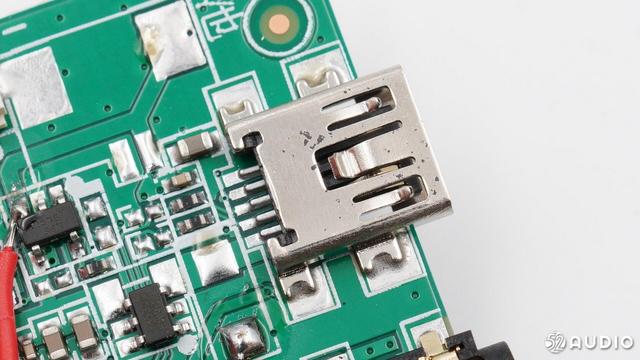

Mini-USB电源输入接口。

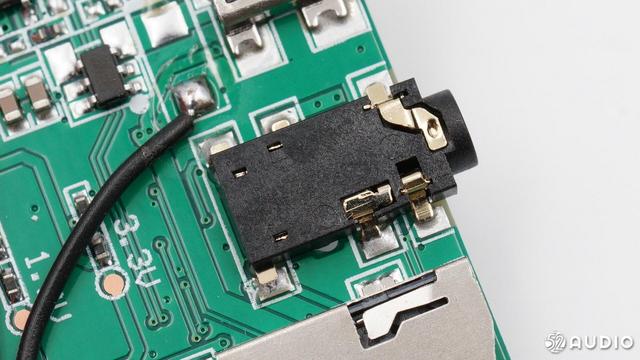

后摄像机的视频输入接口。
TF卡槽特写。
复位键采用金属贴片按键。

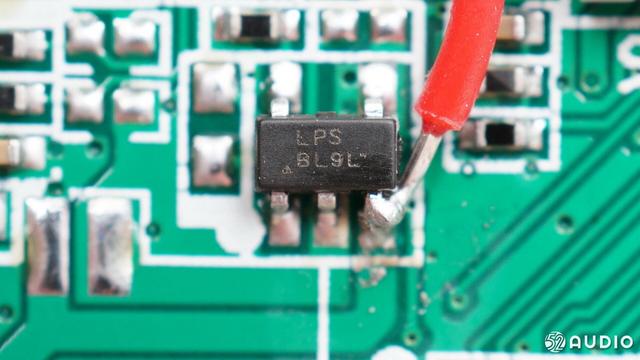

LPS微源半导体 LP4060 锂电池充电芯片，最大输出电流800mA，为记录仪内置电池充电。
微源半导体 LP4060 详细资料。
微源半导体 LP5300，过压过流保护IC，最高耐压36V，2.5A过流保护。

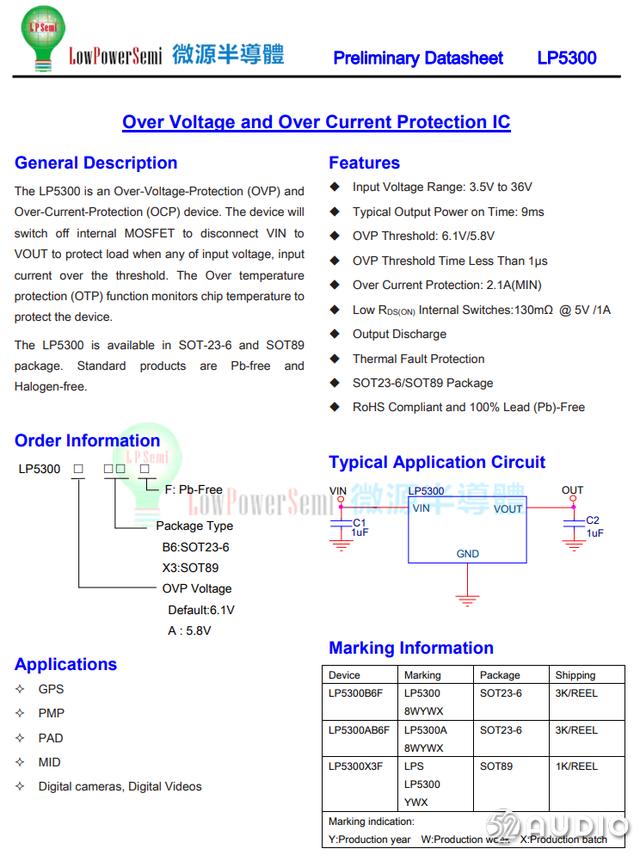

微源半导体 LP5300 详细资料。

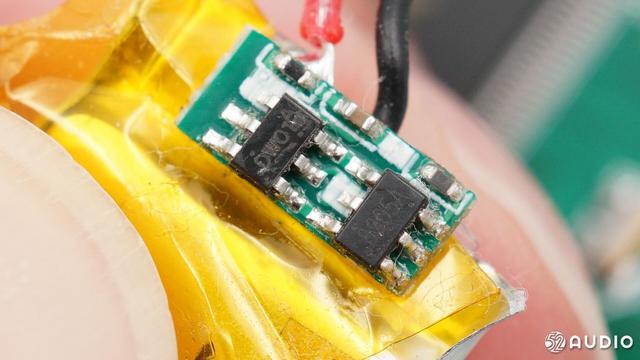

电池保护板特写。

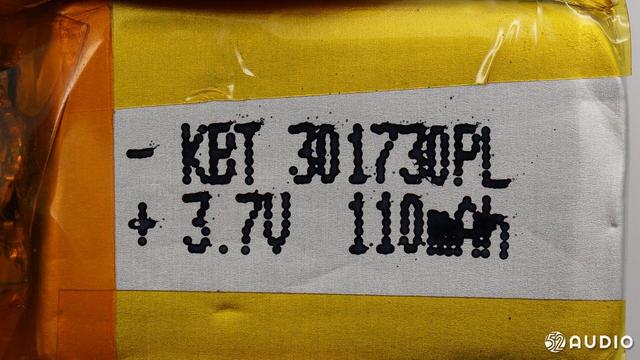

电池信息，型号KBT 301730PL，额定电压3.7V，额定容量110mAh。
丝印 1341的切换开关。

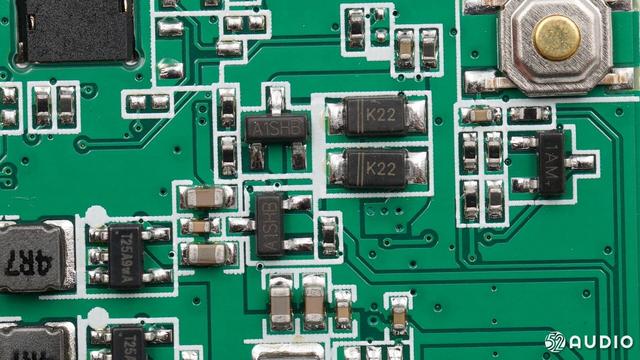

微源半导体LPM2301 2.6A PMOS，为业界较大电流版本，足够余量确保安全，在产品应用中做开关使用居多。

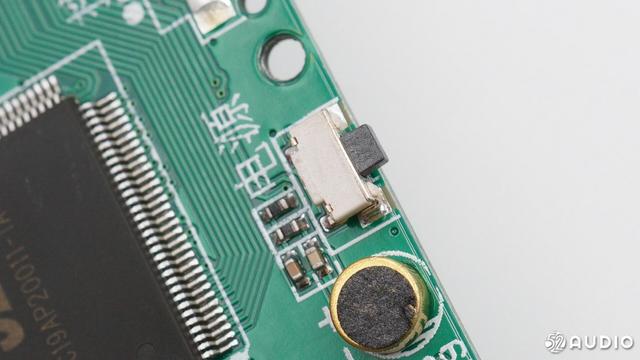

电源按键特写。

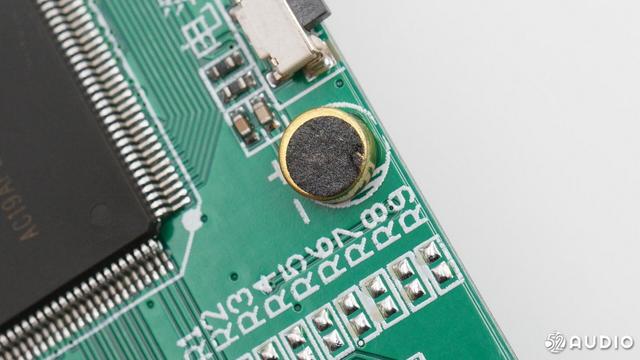

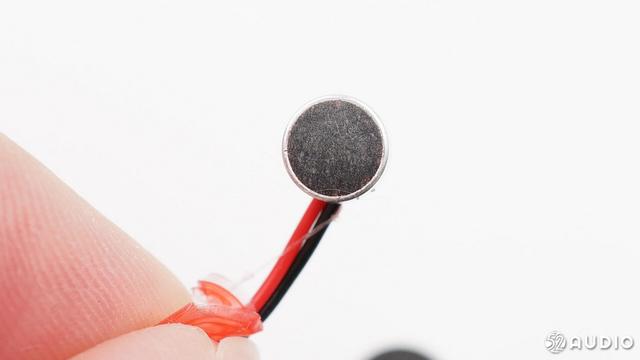

用于拾音的驻极体麦克风。

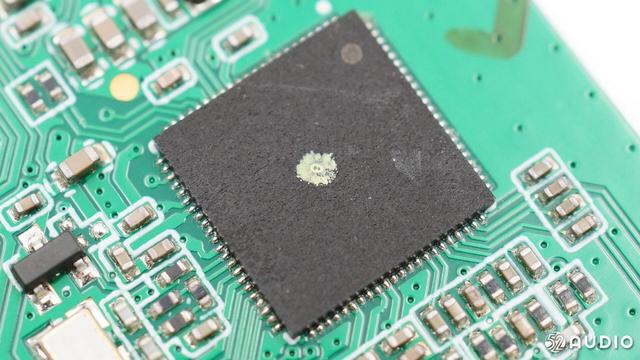

行车记录仪主控芯片为珠海杰理 AC5701A，其内置双核处理器，最高运行频率240MHz，支持H264编码，内置ISP，和音频编码器等。

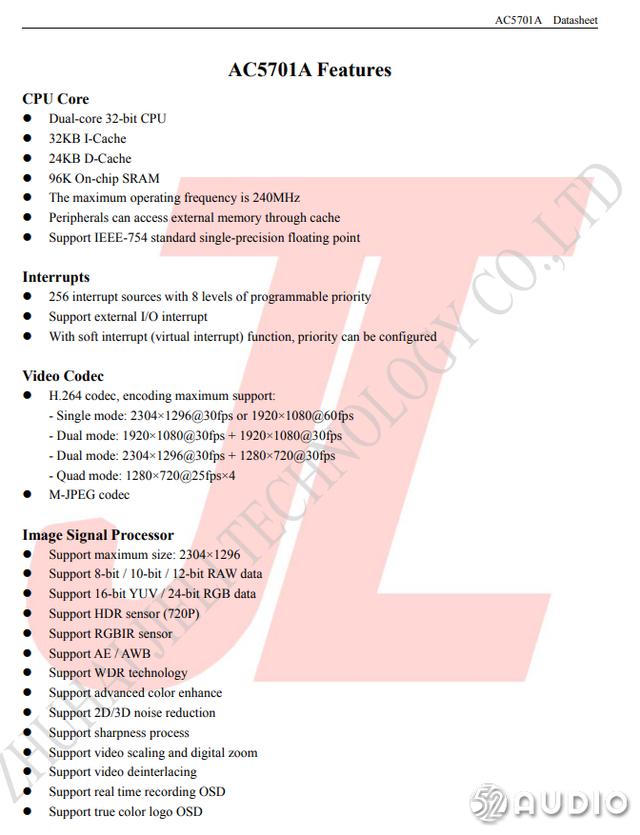

杰理 AC5701A 特性。

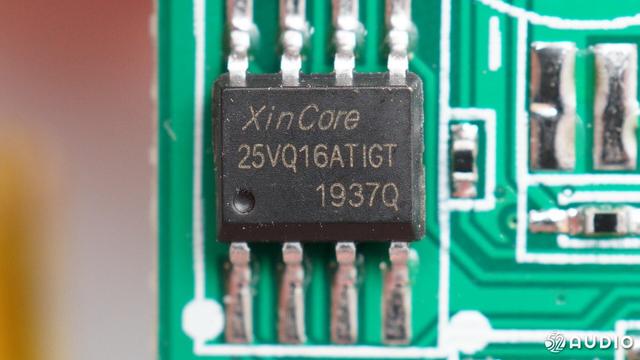

XinCore深圳新蕊科技 25VQ16 2MB Flash 存储器。

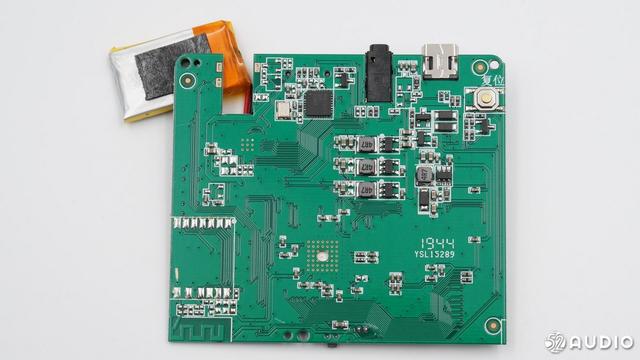

主板背面电路一览。
立敏RICHNEX RN6752GQW 视频采集芯片，用于后视镜视频采集。

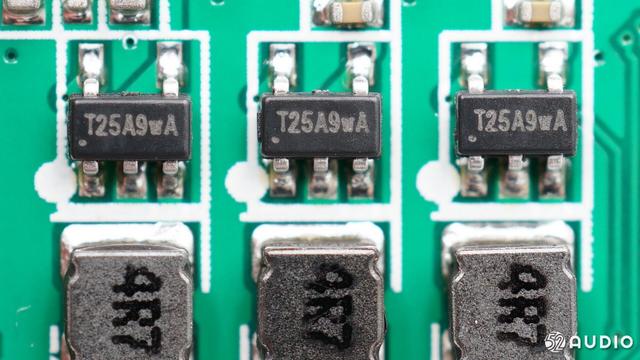

3路降压电路，分别输出3.3V，1.1V，2.05V，为主控芯片供电。

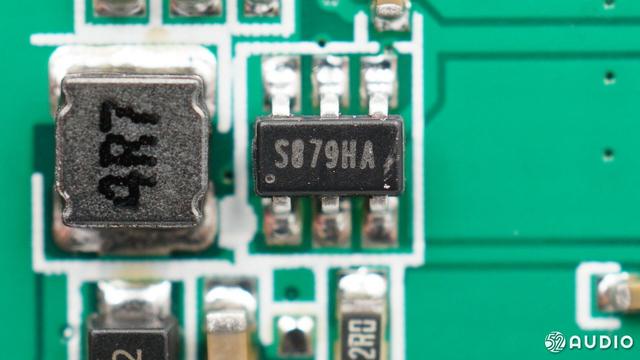

另外一路单独的降压电路。

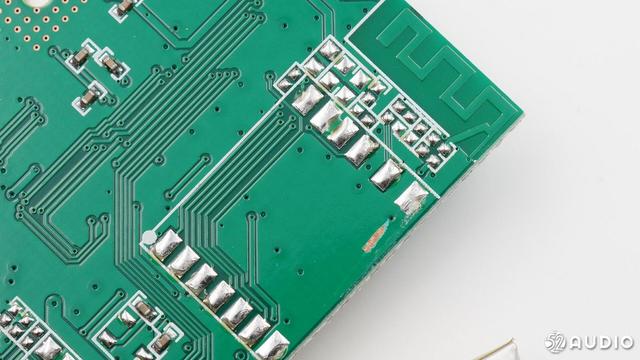

主板上预留的模块位置。
拆解全家福。
